在塑料及油漆、油墨等行業(yè)中，熒光增白劑OB是比較常用的一款助劑，OB本身的分解溫度大于220℃，其耐熱性廣泛用于熱塑性塑料的加工，如聚氯乙烯、聚苯乙烯、聚乙烯、聚丙烯、ABS等塑料制品的熱加工過程中。
熒光增白劑OB的生產(chǎn)工藝路線
1、2.5二羧基噻吩的制備
用已二酸與氯化亞砜酰氯化,在吡啶存在下環(huán)化,生成噻吩二酰氯,經(jīng)充分水解、酸化沉淀,制得2.5二羧基噻吩,經(jīng)充分干燥后備用。
在合成噻吩—2.5—二酰氯的過程中,己二酸酰氯化為己二酰氯,然后進(jìn)一步環(huán)化成為噻吩—2,5二酰氯。如果反應(yīng)過程中有H2O生成,則產(chǎn)生副反應(yīng),生成SO2和HCI。
2、鄰氨基對叔丁基酚的制備

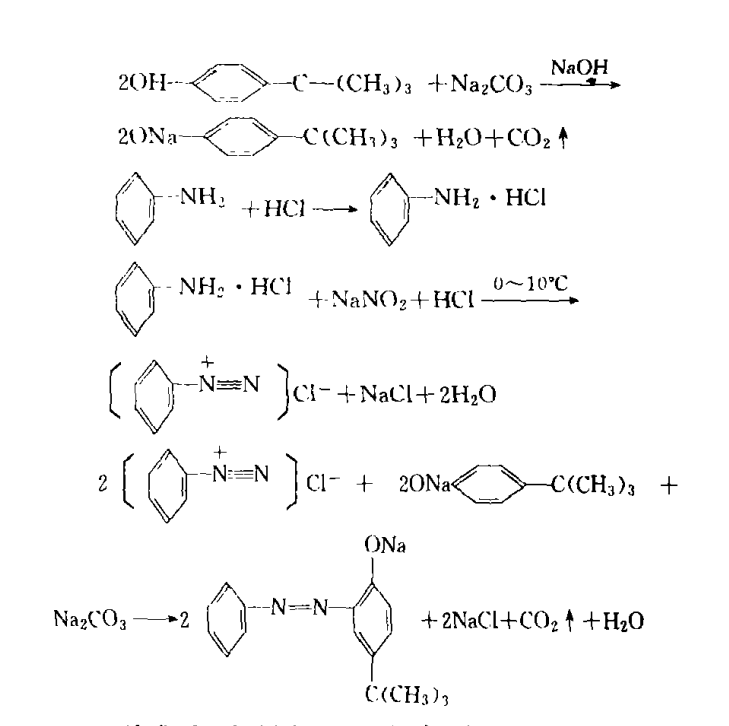

把苯胺重氮化后與對叔丁基酚鈉鹽在弱堿性條件下,生成紫紅色偶氮染料,將偶氮染料再還原成為鄰氨基對叔丁基酚,反應(yīng)式如下:
熒光增白劑OB的合成
將充分干燥過的2.5—二羧基噻吩和鄰氨基對叔丁基苯酚投入反應(yīng)器中,再投入適量的溶劑和脫水劑甲苯及硼酸,以純氮置換反應(yīng)器中的空氣(此過程保持到反應(yīng)終止),在攪拌下升溫,用硫脫水,在160℃反應(yīng)2小時(shí),再升溫至210℃~220℃反應(yīng)3~4小時(shí),反應(yīng)液由黃色透明液變?yōu)樽厣珣覞嵋?至分水器中水不再增加,并達(dá)到計(jì)算值即為反應(yīng)完畢。
蒸出道生液,降溫至140℃左右,小心加入甲醇純化回流1小時(shí),停止加熱,靜止數(shù)小時(shí),將成品過濾后結(jié)晶,用甲醇洗滌后,用DMF重結(jié)晶,經(jīng)干燥后得亮黃色熒光增白劑。
以上就是對熒光增白劑OB的一個(gè)簡單介紹，如果您還想了解更多，歡迎來電咨詢！電話：18615577916
